发参仿真显示器

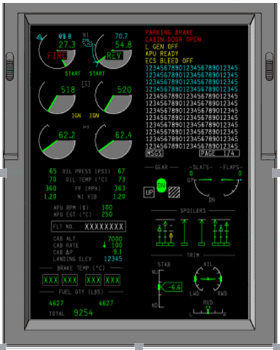

发参仿真显示器为试验座舱中重要显示设备。主要显示发动机指示和机组警告信息，包括指示飞机各系统工作状态，提供文字、图形、音频信息，出现故障时提示故障和发出警告。主/次发动机参数及襟翼位置、燃油量、起落架位置、警告信息、显示状态页、各个系统页及维护页信息。
|
系统通用参数 |
||||||||||||
|
通讯接口 |
以太网数据包 |
|||||||||||
|
仿真仪表参数 |
UDP数据包 |
|||||||||||
|
按键操作消息 |
TCP数据协议,按键、旋钮开关消息的发出 |
|||||||||||
|
外部控制消息 |
TCP数据协议 |
|||||||||||
|
软件系统 |
||||||||||||
|
操作系统 |
Linux OS |
图形支持 |
OpenGL ES2.0、directX |
|||||||||
|
PFD仿真显示器 |
ADI、高度、速度、飞行指引、模式选择, |
|||||||||||
|
MFD仿真显示器 |
导航仿真：ADF、INS、TCN等导航页面,RWY、FAF、惯导,求近、直飞。 信息编辑：机场、航点、航线信息编辑/查询,TOT编辑,数据编辑。 其他：数据加载、自检、维护及定制功能页面。 |
|||||||||||
|
发参仿真显示器 |
发动机N1、N2、转速等参数,燃油参数,起落架,飞控,告警,电源等页面数据。 |
|||||||||||
|
按键信号采集 |
实时采集处理仿真仪表按键消息 |
|||||||||||
|
亮度、对比度 |
通过旋钮、开关或外部指令控制显示屏亮度、对比度 |
|||||||||||
|
背光控制 |
通过开关旋钮或模式选择指令控制按键背光 |
|||||||||||
|
嵌入式硬件系统参数 |
||||||||||||
|
CPU |
ARM架构处理器(支持GPU) |
通讯接口 |
100M以太网 |
|||||||||
|
内存 |
512M/1GB/2GB |
电源 |
DC12V或AC220V |
|||||||||
|
音频 |
音频输出 |
操作按键 |
支持多组按键、旋钮开关等 |
|||||||||
|
显示屏参数 |
||||||||||||
|
类型 |
全彩色AMLCD(active matrix LCD) |
|||||||||||
|
尺寸 |
6吋 |
6.4吋 |
7.1吋 |
8.4吋 |
8.9吋 |
10.4吋 |
15吋 |
|||||
|
显示面积 |
4×4 |
5×4 |
5×5 |
6×5 |
6.25×6.25 |
8×6 |
10×8 |
|||||
|
分辨率 |
480×480 |
640×480 |
600×600 |
800×600 |
768×768 |
1024×768 |
1024×768 |
|||||
|
亮度 |
800 |
900 |
900 |
1000 |
1000 |
1000 |
1000 |
|||||
|
对比度 |
﹥400：1 |
﹥400：1 |
﹥350：1 |
﹥320：1 |
﹥300：1 |
﹥700：1 |
﹥600：1 |
|||||
|
视角 |
水平 ±55垂直 ±35 |
水平 ±84垂直 +48/-84 |
水平 ±55垂直 ±35 |
水平 ±55垂直 +45/-80 |
水平 ±65垂直 ±50 |
水平 ±60垂直 +45/-60 |
水平 ±80垂直 +60/-80 |
|||||
